Hager

Hst.-Artikel-Nr:

MCN325

MPN:

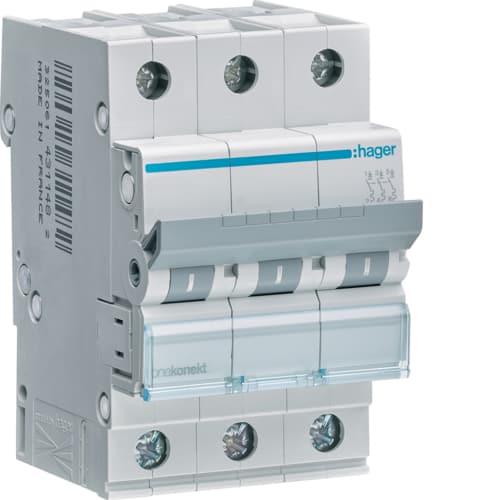

Leitungsschutzschalter 3 Polig C 25A HAGER: MCN325

 43,21 inkl. MwSt.

Leitungsschutzschalter 3 Polig C 25A HAGER: MCN325

Architektur

Betätigungsart LS-Schalter
Anzahl der abgesicherten Pole 3
Polanzahl 3 P
Polart 3 P
Auslösercharakteristik C

Elektrische Hauptmerkmale

Bemessungsbetriebsspannung Ue 230/400 V
Frequenz 50/60 Hz
Ausschaltvermögen Icn AC nach IEC 60898-1 6 kA
Versorgungsspannungsart AC

Spannung

Isolationsspannung 500 V
Stoßspannungsfestigkeit 4000 V

Strom

Nennstrom bei -20° C 31 A
Nennstrom bei -15° C 30,5 A
Ausschaltvermögen Icn bei 400V AC nach IEC 60898-1 6 kA
Auschaltvermögen Betriebskurtzschlussstrom Ics AC nach IEC 60898-1 6 kA
Abschaltvermögen auf 1 Pol bei It 400 V (EN 60947-2) 3 kA
Auschaltvermögen Grenzkurtzschlussstrom Icu bei 415V AC IEC 60947-2 10 kA
Einstellung des thermischen Auslösers bei 40° C 1,13/1,45 In
Magnetischer Einstellstrom bei 40° C 5/10 In
Min./Max. Schwellenwert magnetischer Auslöser bei Gleichstrom 7/15 In
Min./Max. Schwellenwert thermischer Auslöser bei Gleichstrom 1,13/1,45 In

Strom / Temperatur

Nennstrom bei 0° C 28,8 A
Nennstrom bei 10° C 27,6 A
Nennstrom bei -10° C 29,9 A
Nennstrom bei 15° C 26,9 A
Nennstrom bei 25° C 25,7 A
Nennstrom bei -25° C 31,5 A
Nennstrom bei 5° C 28,2 A
Nennstrom bei -5° C 29,3 A
Nennstrom bei 20° C 26,3 A
Nennstrom bei 30° C 25 A
Nennstrom bei 35° C 24,3 A
Nennstrom bei 40° C 23,5 A
Nennstrom bei 45° C 22,7 A
Nennstrom bei 50°C 21,9 A
Nennstrom bei 55° C 21,1 A
Nennstrom bei 60°C 20,2 A
Nennstrom bei 65°C 19,3 A
Nennstrom bei 70°C 18,3 A
Nennstrom bei -10°C nach IEC 60947-2 33,1 A
Nennstrom bei -15°C nach IEC 60947-2 33,6 A

Strom Korrekturfaktor

Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern 1
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern 0,95
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern 0,9
Korrekturfaktor bei 6 und mehr nebeneinander montierten LS-Schaltern 0,85
Korrekturfaktor magnetischer Auslöser bei 100 Hz 1,1
Korrekturfaktor magnetischer Auslöser bei 200 Hz 1,2
Korrekturfaktor magnetischer Auslöser bei 400 Hz 1,5
Korrekturfaktor magnetischer Auslöser bis 60 Hz 1

Selektivität

Maximale Nachsicherung Typ aM für Selektivität auf DC 6 A
Maximale Nachsicherung Typ gI für Selektivität auf DC 12 A
Minimale Vorsicherung Typ aM für Selektivität auf DC 32 A
Minimale Vorsicherung Typ gI für Selektivität auf DC 40 A

Leistung

Gesamtverlustleistung unter Nennstrom 10,1 W
Verlustleistung pro Pol 3,5 W

Ausdauer

Gerätelebensdauer, elektrische Schaltspiele 4000
Gerätelebensdauer mechanische Schaltspiele 20000

Abmessungen

Tiefe installiertes Produkt 70 mm
Höhe installiertes Produkt 83 mm
Breite installiertes Produkt 52,5 mm

Montage

Drehmoment 2,8Nm

Anschluss

Anschlussart Schraubtechnik
Anschlussquerschn. des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter 1/25 mm²
Anschlussquerschn. des Zugangs und Ausgangs mit Schrauben, bei flexibelem Leiter 1/16 mm²

Ausstattung

Zusatzeinrichtungen möglich 1

Normen

Europäische Direktive RoHs freiwillige übereinstimmung
Europäische Direktive WEEE nicht betroffen

Sicherheit

Schutzart IP20

Verwendung Bedingungen

Grad der Verunreinigung nach IEC 60664 / IEC 60947-2 2
Energiebegrenzungsklasse I²t 3
Höhe über N.N. 2000 m
Lagerungstemperatur -25 bis 80 °C
Luftfeuchtigkeitsschutz für alle Klima

Kennzeichnung

Gerät der Familie MCN
