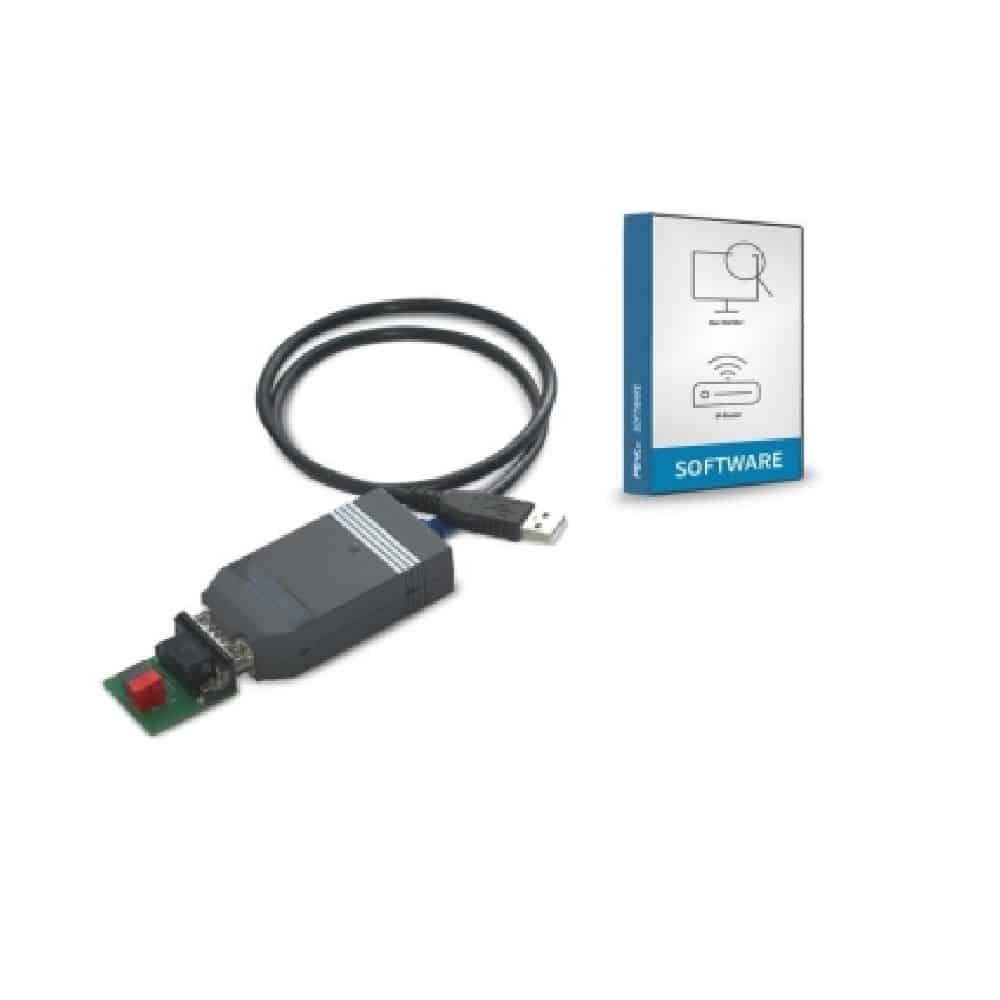

USB-Connector inkl. KNX-WAGO 243-211-Adapter nicht vergossen PEAKnx: PNX-005-A17-00002

USB-Connector inkl. KNX-WAGO 243-211-Adapter nicht vergossen PEAKnx:

PNX-005-A17-00002

  Das smarte Tool für die schnelle und einfache Buskommunikation Neben der klassischen Funktion als KNX-USB Interface kann, dank der mitgelieferten Software, der Connector auch als IP-Router verwendet werden. Mit dem ebenfalls im Paket enthaltenen Bus-Monitor erhalten sie ein umfangreiches Programm zum Filtern und Analysieren von Bus-Telegrammen. Der ETS-Konfigurator sorgt dafür, dass Sie wie gewohnt mit der ETS Software auf das Netzwerk zugreifen können.   Der flexible Begleiter für Systemintegratoren Durch den PEAKnx USB-Connector ist kein teures KNX-USB-Interface im Schaltschrank mehr notwendig. Die Anbindung eines Computers an ein KNX-Netzwerk erfolgt unkompliziert in nur wenigen, simplen Schritten und ermöglicht eine vollumfängliche Buskommunikation. Der USB-Connector ist ab der ETS5 anwendbar und mit den PC-Betriebssystemen Windows 7, 8, 8.1 und 10 kompatibel.   Innovative Hardware Das kompakte, robuste Kunststoffgehäuse und der KNX-WAGO Adapter ermöglichen den flexiblen Einsatz des USB-Connectors an ständig wechselnden Orten. Somit vereinfacht er sowohl KNX Installationen als auch spätere Wartungsarbeiten. Über den WAGO-Adapter wird der USB-Connector an das KNX-Netzwerk angeschlossen. Mit einer Kabellänge von 65 cm eignet sich der USB-Connector auch für den dauerhaften Einsatz – z.B. als IP-Router.   Vollwertige Software Zum Aufbau von Smart Home Projekten oder für spätere Wartungsaufgaben – die mitgelieferte Software vereinfacht den Arbeitsalltag von Systemintegratoren! Im Paket sind folgende Komponente enthalten:

1. IP-Router: In Verbindung mit dem USB-Connector wird die mitgelieferte Software zu einem vollwertigen IP-Router. Er ermöglicht den Zugriff auf das KNX-Netzwerk über IP-fähige Geräte. Zudem kann eine Filtertabelle für eingehende und ausgehende Nachrichten direkt in der Software erstellt und angepasst werden.
2. Bus-Monitor: Der PEAKnx Bus-Monitor verschafft einen transparenten Überklick über das KNX-Netzwerk und bietet zudem umfangreiche Filter- und Analysemöglichkeiten.
3. ETS-Konfigurator: Der ETS-Konfigurator ermöglicht es, mit dem USB-Connector per ETS das KNX-Netzwerk zu parametrisieren und konfigurieren.

  Versorgung

• USB-Seite: +5 V DC
• KNX-Seite: +24 V DC
• Stromaufnahme USB maximal: 100 mA

  Anschlüsse

• USB: 1 x USB-Stecker Typ A
• Feldbus: 1 x D-Sub (m), 9-polig

• Software-Systemvoraussetzung
• ETS-kompatibel: ETS 5
• Betriebssystem: Windows 10, 8.1, 7 (32/64-Bit)
• CPU: 1 GHz
• Arbeitsspeicher: 1 GB (32 Bit) / 2GB (64 Bit)
• Festplattenspeicher: 1 GB
• Grafik: DirectX 9 oder neuer
• NET Version: ID 4.5.1 (enthalten in Windows 10, 8.1)

  Maße Größe des USB-Connectors (B x H x T): 42,5 mm x 20,5 mm

• x 86 mm
• Gewicht des USB-Connectors: 88 g
• Kabellänge: 65 cm

  Umgebung

• Betriebstemperatur: -40 °C bis 85 °C
• Temperatur für Transport/Lagerung: -40 °C bis 100 °C
• Relative Luftfeuchte: 15 % bis 90 %, nicht kondensierend
• Schutzart: IP20 (nach EN 60529, DIN VDE 0470)
• EMV: Richtlinie 2014/30/EU, EN 61000-4-3:2011-04, EN 55011:2017-03

  Lieferumfang

• USB-Connector
• KNX-WAGO 243-211-Adapter (nicht vergossen)
• Software Installations-Stick
